Элементы обстройки судовых помещений
Производство стеновых панелей для переборок, подволоков, судовых дверей, панелей плавающего пола и санитарных блоков.
Смотреть продукциюПродукция
Переборки

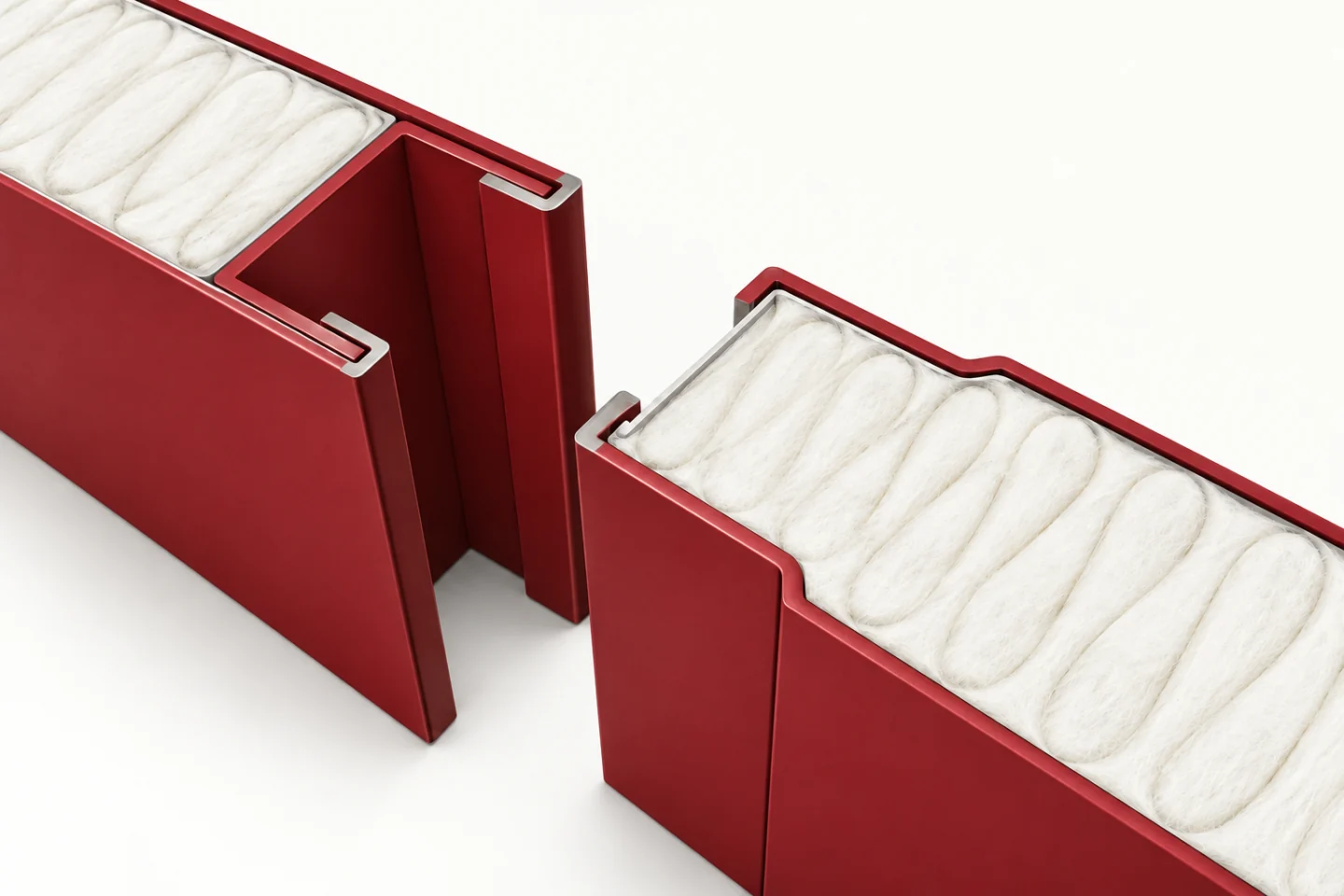

Панели 50 мм
Предназначены для зашивки и отделки помещений, формируемых в двухрядной и однорядной модульной системе на судах и плавсредствах.
Описание и техническая информация
| Тип огнестойкости | В-15 (В-0), С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Стандартная ширина | 350, 580 мм |
| Стандартная высота | 2150 мм |
| Максимальная высота | до 2500 мм |
| Толщина | 50 мм |
| Масса 1 кв. м панели | 18,2 кг |
| Звукоизоляция переборки | 35 дБ |
| Применение | Однорядные межкаютные и коридорные переборки типов В-15 (В-0), С, не имеющие корпусной основы |
| Тип огнестойкости | В-15 (В-0), С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Стандартная ширина | 350, 580 мм |
| Стандартная высота | 2150 мм |
| Максимальная высота | до 2500 мм |
| Толщина | 25 мм |
| Масса 1 кв. м панели | 12,4 кг |
| Звукоизоляция конструкции: однорядная переборка | 33 дБ |
| Звукоизоляция конструкции: двухрядная переборка | 46 дБ |
| Применение | Зашивка бортов, наружных и внутренних корпусных выгородок и переборок. Двухрядные межкаютные и коридорные переборки типов В-15 (В-0), С, не имеющие корпусной основы |
Технические условия
Классификация панелей, основные размеры, технические требования, правила приемки, методы контроля, способы маркировки, упаковки, транспортирования и хранения, условия заказа, указания по применению, гарантии поставщика установлены ТУ 5637-001-15185956—03.
Подволок

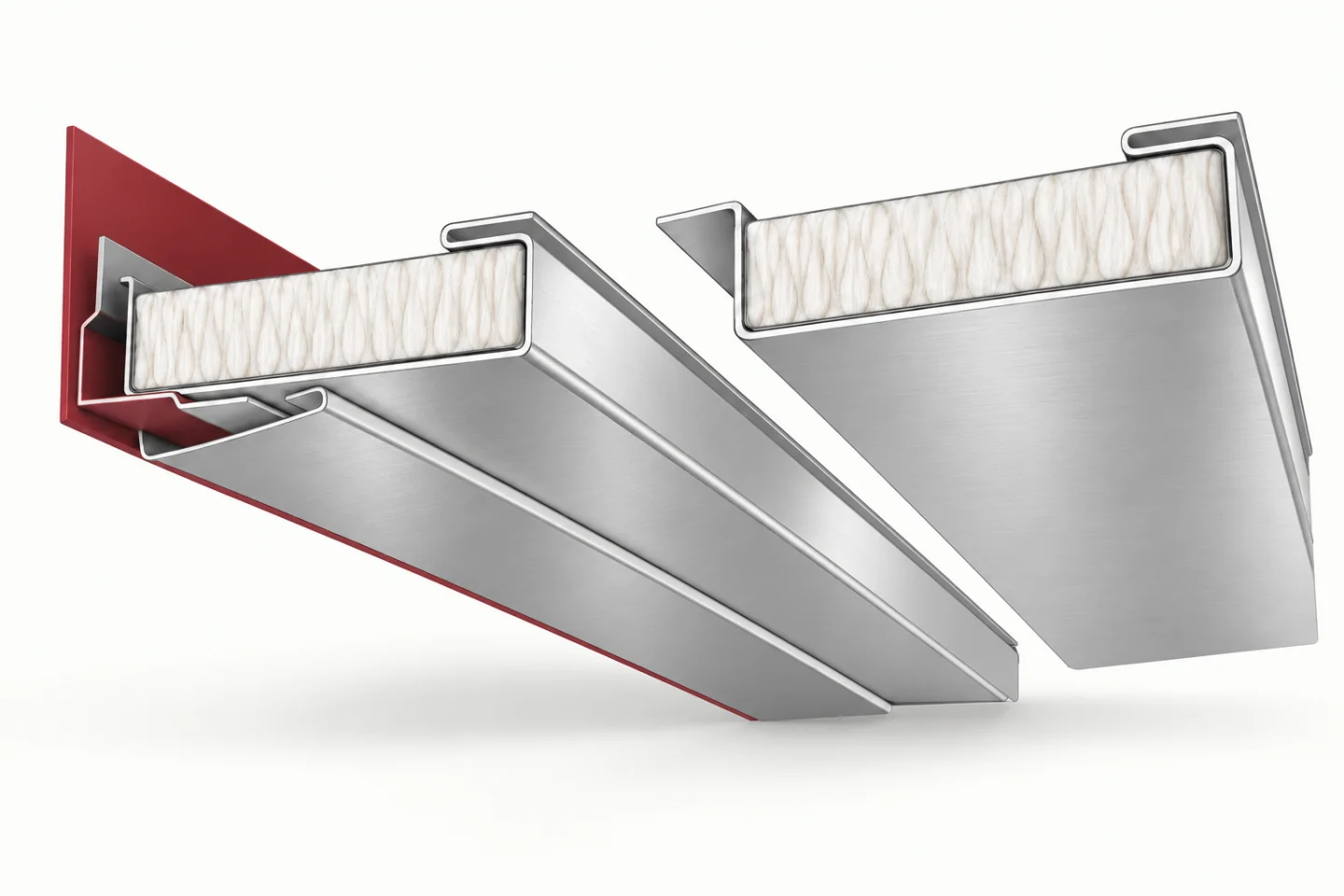

Панели подволока
Предназначены для зашивки и отделки помещений, формируемых в двухрядной и однорядной модульной системе на судах и плавсредствах.
Описание и техническая информация
| Тип огнестойкости | В-15, В-0, С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Стандартная ширина | 300 мм |
| Стандартная длина | до 3000 мм |
| Толщина | 25 мм для типов В-0 и С 50 мм для типа В-15 с дополнительным слоем изоляции |
| Масса 1 кв. м панели | 9,1 кг (без дополнительной изоляции) |
| Звукоизоляция подволока от каюты к каюте | 49 дБ |
| Звукоизоляция подволока, накрытого сверху дополнительным слоем изоляции | 52 дБ |
| Применение | Зашивка подволока типа С, изготовление непрерывных подволоков типов В-15, В-0 |
Технические условия
Классификация панелей, основные размеры, технические требования, правила приемки, методы контроля, способы маркировки, упаковки, транспортирования и хранения, условия заказа, указания по применению, гарантии поставщика установлены ТУ 5637-001-15185956—03.
Двери

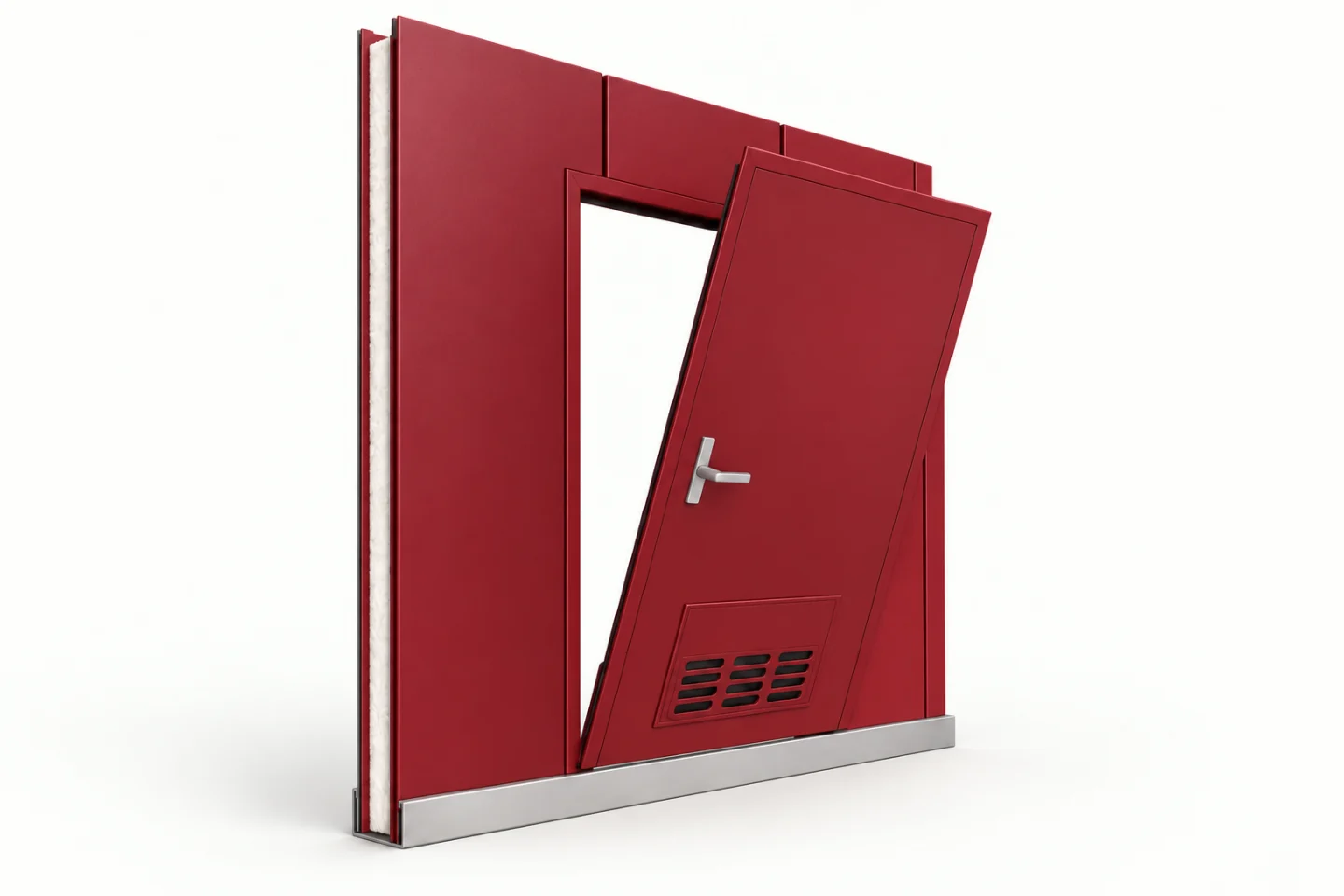

Двери B-15 (B-0), сервисные
Двери типов В-15 (В-0), сервисные, устанавливаются в переборку, образованную панелями В-15 (В-0).
Описание и техническая информация
Двери типа В-15 (В-0), С имеют следующие модификации:
- Глухие — «Г».
- С вентиляционной решёткой — «В».
- С вентиляционной решёткой и замком «свободно-занято» — «ВС».
- С расположенной горизонтально в нижней части полотна выбивной аварийной филёнкой в свету 500×450 — «Ф».
- С филёнкой и вентиляционной решёткой — «ФВ».
- Сервисные (глухие).
| Тип огнестойкости | В-15 (В-0), С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Максимальная ширина (в свету) | до 1000 мм |
| Максимальная высота (в свету) | до 2000 мм |
| Толщина полотна | 40 мм |
| Масса двери 700×1900 | 58,16 кг |
| Звукоизоляция конструкции | 30 дБ |
| Применение | Двери типа В-15 устанавливаются в переборках и выгородках типов В-15 (В-0), С. |
| Тип огнестойкости | А-15 (А-0), А-60 |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Максимальная ширина (в свету) | до 1000 мм |
| Максимальная высота (в свету) | до 2000 мм |
| Толщина полотна для дверей А-0 | 40 мм |
| Толщина полотна для дверей А-60 | 62 мм |
| Масса двери 800×1900 | 63,01 кг |
| Звукоизоляция конструкции | 30 дБ |
| Применение | Двери типа А-15 устанавливаются в переборках типов А-0 и А-15. Двери типа А-60 — в переборках типа А-60. |
Дверцы

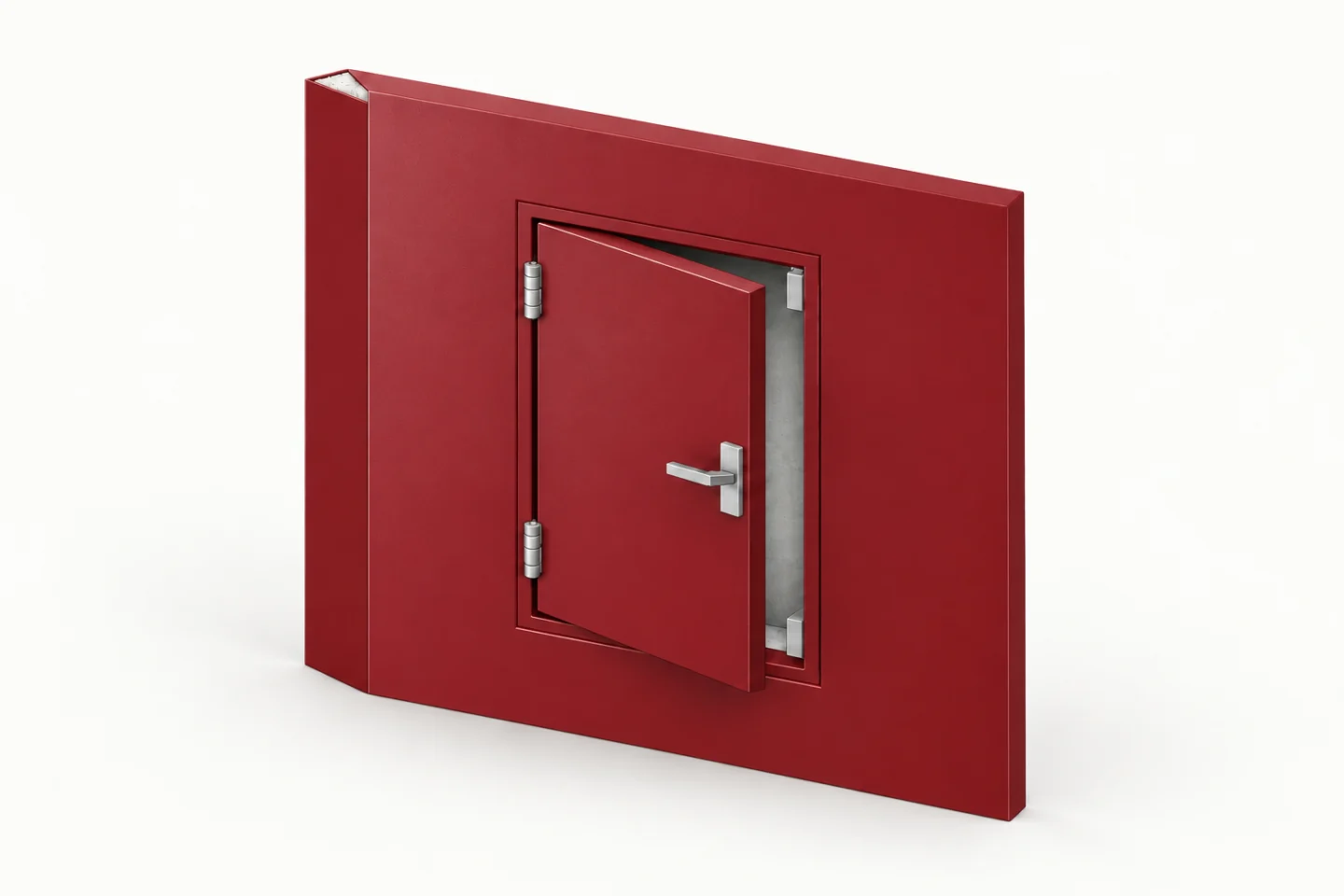

Дверцы одностворчатые
Дверцы предназначены для установки в ниши переборок и зашивок типа С.
Концептуальная иллюстрация. Внешний вид и исполнение уточняются при заказе.
Описание и техническая информация
| Тип огнестойкости | С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Одностворчатые дверцы: ширина (в свету) | 400–800 мм |
| Одностворчатые дверцы: высота (в свету) | 500–1900 мм |
| Двустворчатые дверцы: ширина (в свету) | 700–1600 мм |
| Двустворчатые дверцы: высота (в свету) | 700–1900 мм |
| Применение | Дверцы предназначены для установки в ниши переборок и зашивок типа С. |
| Тип огнестойкости | С |
|---|---|
| Облицовка | Лист оцинкованной стали 0,6 мм, облицованный декоративной ПВХ-плёнкой |
| Одностворчатые дверцы: ширина (в свету) | 400–800 мм |
| Одностворчатые дверцы: высота (в свету) | 500–1900 мм |
| Двустворчатые дверцы: ширина (в свету) | 700–1600 мм |
| Двустворчатые дверцы: высота (в свету) | 700–1900 мм |
| Применение | Дверцы предназначены для установки в ниши переборок и зашивок типа С. |
Оконницы

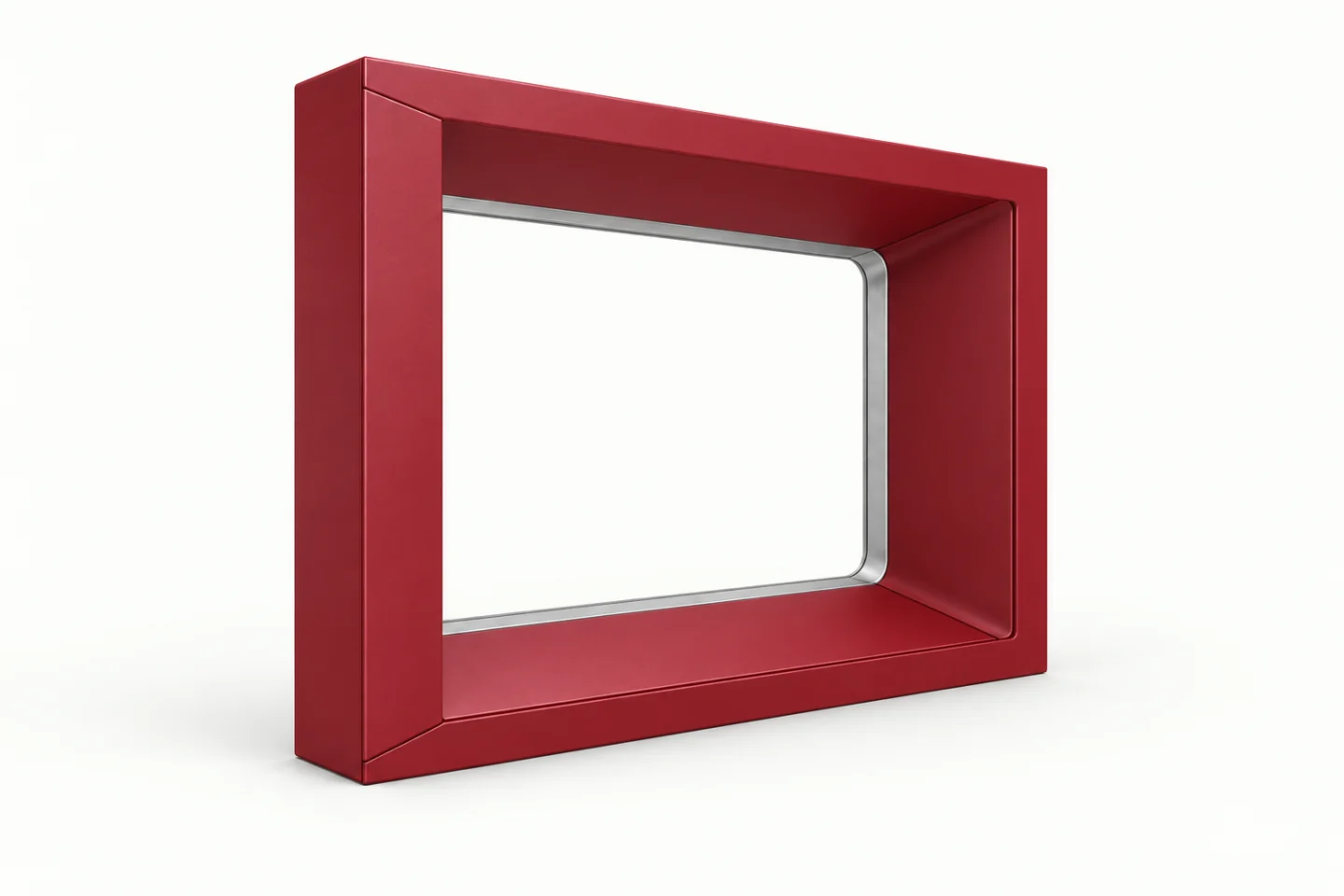

Для прямоугольного иллюминатора
Концептуальная иллюстрация. Внешний вид и исполнение уточняются при заказе.
Плавающий пол

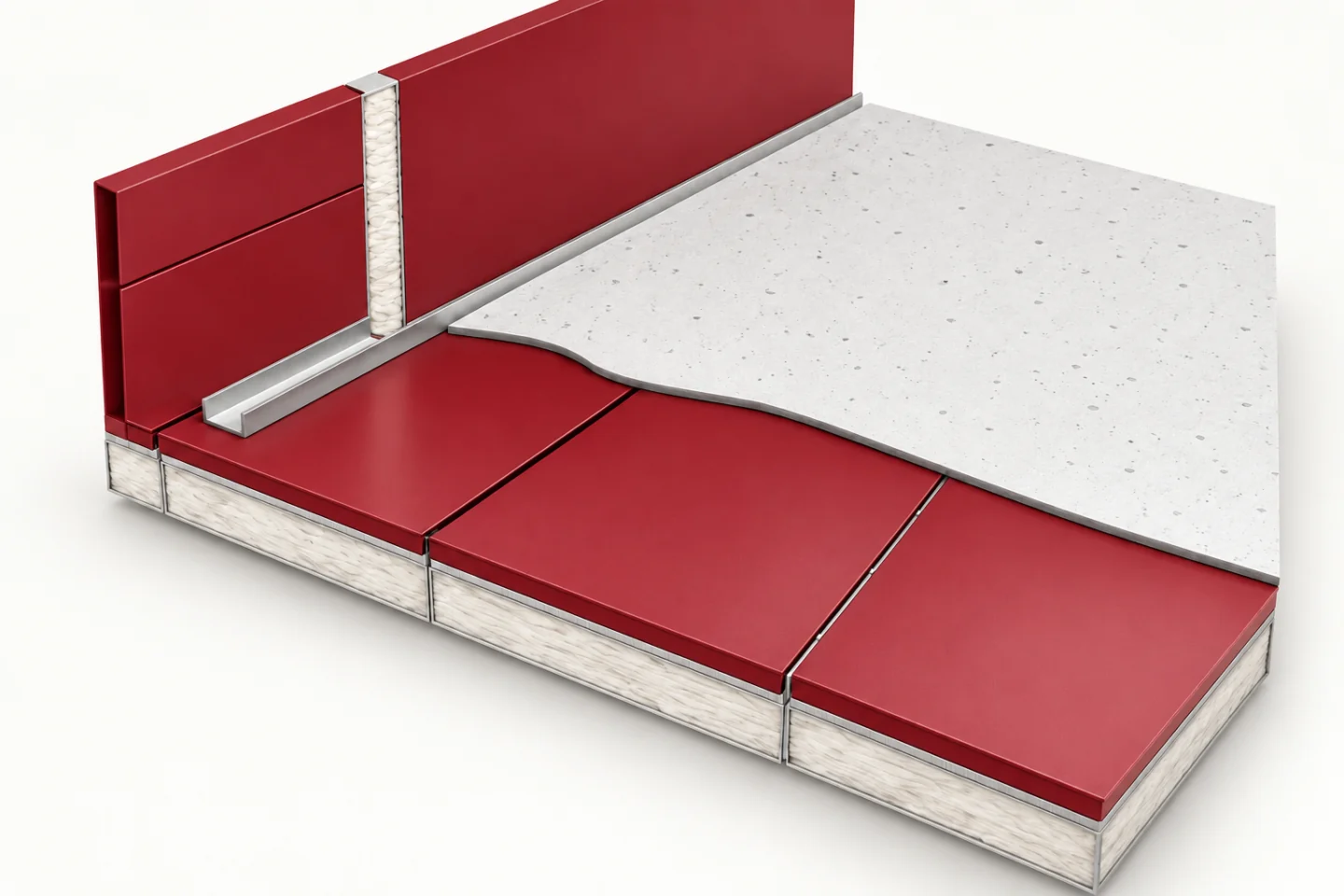

Плавающий пол
Плавающий пол, устанавливаемый с целью вибро- и звукоизоляции палуб, образуется панелями, представляющими собой коробчатые оболочки из стального листа с негорючей изоляцией.
Описание и техническая информация
| Тип огнестойкости | Палубы типа А, виброизолируемые палубы |
|---|---|
| Облицовка | 3,0 мм стальной лист |
| Ширина | 390 мм |
| Длина | 2475 мм |
| Толщина панели ПП-30 | 33 мм |
| Толщина панели ПП-63 | 53 мм |
| Масса 1 кв. м панели ПП-30 | 30,7 кг |
| Масса 1 кв. м панели ПП-60 | 35,2 кг |
| Звукоизоляция плавающего пола ПП-30 | 47 дБ |
| Звукоизоляция плавающего пола ПП-6 | 52 дБ |
| Применение | Настилы плавающего пола на палубах типов А-60, А-30, А-15 — панели ПП-60. Настилы плавающего пола на палубах типа А-0 и виброизолируемых палубах, не отнесённых к огнестойким палубам, — панели ПП-60, ПП-30. |
Технические условия
Классификация панелей, основные размеры, технические требования, правила приемки, методы контроля, способы маркировки, упаковки, транспортирования и хранения, условия заказа, указания по применению, гарантии поставщика установлены ТУ 5637-001-15185956—03.
Санитарные кабины

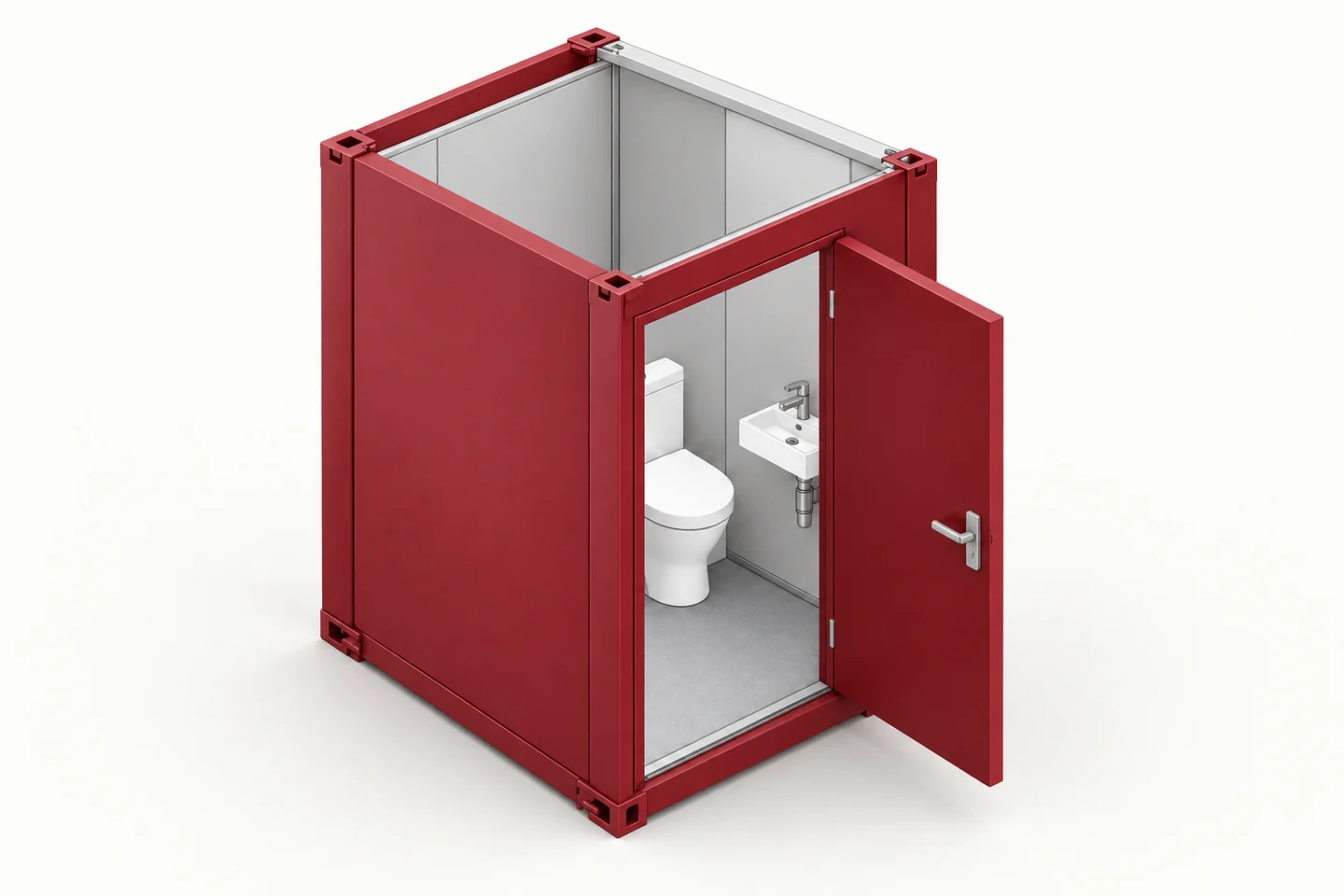

Санитарные кабины
Санитарные кабины предназначены для установки в жилых и служебных помещениях судов и плавсредств.
Концептуальная иллюстрация. Внешний вид и исполнение уточняются при заказе.
Описание и техническая информация
Изготавливаются из выпускаемых предприятием панелей зашивки ПКС 25 мм и дверей ДКС. Панели и двери устанавливаются на водонепроницаемый поддон, изготовленный из стального листа с усилением. Поддон санитарной кабины внутри имеет покрытие из противоскользящей керамической плитки.
Санитарные кабины укомплектованы регулируемыми по высоте креплениями для монтажа на палубе, рымами для погрузки санитарной кабины на судно.
Кабина полностью оснащена необходимым санитарным и электрооборудованием.
Комплектация санитарных кабин производится в соответствии с техническим заданием заказчика.
Преимуществами применения санитарной кабины являются простота и низкая трудоёмкость монтажа на судне.
О компании
Проектируем и производим для судов
Мы выпускаем панели, двери, плавающие полы и санитарные кабины для судовых помещений.
Изготавливаем продукцию на собственном производстве. Разрабатываем конструкторскую документацию, схемы зашивки помещений и установки дверей.
Наши изделия применяются на сухогрузах, танкерах, траулерах, буксирах, гидрографических судах и буровых установках.
